Name: IM-002433A
Brand: INOWA

Электрические характеристики

Номинальное входное напряжение	~380 В 3P + N + PE, 50 - 60 Гц
Диапазон рабочего напряжения	~342 – 440 В
Номинальный ток	32 А
Номинальный ток по нейтрали	32 А
Максимальная мощность	22,17 кВт
Расположение ввода	Верхний ввод
Тип подключения	Вилка IEC 60309 32A, 3P+N+PE
Тип защиты по току	Гидромагнитные автоматические выключатели с защитой от случайного выключения
Количество автоматических выключателей	6 × 16A, 1P
Номинальный ток автоматических выключателей	16 А
Отключающая способность автоматов (Icu/Ics)	Icu 6 kA, Ics 6 kA
Полюсность автоматов	1P
Длина кабеля питания	3 м
Тип изоляции кабеля	ПВХ, огнестойкий, IEC 60332‑1
Сечение кабеля	5 × 6 мм²
Потребление PDU (собственное)	Не более 26 Вт
Заземление	Интегрированное + дублирующее на корпусе (Шпилька M5)

Выходы и розетки

Общее количество розеток	24 × C39 (C13/C19 совместимые)
Номинальное напряжение розеток	~230 В
Номинальный ток розеток	16 А
Максимальная выходная мощность розеток	3680 Вт
Схема распределения фаз	L1:1–6 / L2:7–12 / L3:13–18 ...
Маркировка фаз	L1/L2/L3 цветовая маркировка
Тип фиксации розеток	Механическая фиксация с кнопкой
Усилие удержания механизма фиксации розеток	Не менее 100 Н (10 кг)
Индикация состояния розеток	Светодиодная индикация
Порядок нумерации розеток	Сверху вниз
Поддержка кабелей с фиксацией	Да
Количество групп розеток (физический уровень)	6 групп
Количество групп розеток (логический уровень)	До 8 групп (настраивается)

Мониторинг и измерения

Тип мониторинга	По входу / По группам розеток
Измеряемые параметры напряжения	А, ВА, кВА, кВт/ч, PF
Точность измерения	±1%
Разрешение измерения тока	0.01 A
Разрешение измерения мощности	0.1 Вт
Измерение температуры и влажности	Поддерживается (внешний датчик)
Мониторинг открытия двери	Поддерживается (внешний датчик)
Поддерживаемые внешние датчики	Температура, влажность, задымление, затопление, открытие двери
Минимальный интервал обновления данных	1 сек
Интервал логирования данных	10 сек – 60 мин (настраивается)
Энергонезависимый журнал событий	Да
Ёмкость журнала событий	5 МБ, автоочистка первых 1000 записей при заполнении
Глубина хранения истории	Не менее 18 месяцев
Email уведомления	Поддерживается
SNMP Trap уведомления	Поддерживается
Syslog уведомления	Поддерживается, UDP 514
Настройка пороговых значение и уведомлений	Поддерживается
Наличие батарейки для RTC (часы)	Да
Горячая замена модуля мониторинга	Поддерживается
Защита силовой части PDU при замене модуля мониторинга	Да
Наличие дисплея на PDU	LCD 2.0", 240X320, подсветка
Возможность изменять ориентацию дисплея	Поддерживается
Ethernet порт	1× RJ45 10/100 Mbps
USB порт	USB 2.0 Type A
Порты для подключения внешних датчиков	3 × RJ-type (температура, влажность, открытие двери)
Порты для подключения модуля расширения внешних датчиков	1 × RJ-type
Последовательный порт	1 × RJ-type (RS-232)
Органы управления	3 функциональные кнопки
Кнопка Reset	Да, аппаратная
Индикация состояния модуля мониторинга	Да, светодиодная

Подключения и безопасность

Каскадное подключение	Поддерживается, 32 – Modbus, 10 – SNMP
Поддержка IPv4	Да
Поддержка IPv6	Да
DHCP клиент	Да
Настройка статического IP-адреса	Поддерживается
Web-интерфейс управления	HTTP / HTTPS
HTTPS шифрование	TLS 1.2 / 1.3
Возможность загрузки собственных сертификатов TLS	Поддерживается, PEM/PKCS#12
CLI интерфейс	SSH / Telnet
Отключение небезопасных протоколов	Поддерживается
Настройка ролей и прав пользователей	Поддерживается
Количество локальных пользователей	До 10 пользователей
Настройка политики безопасности паролей	Да, (сложность, срок действия)
Поддержка SNMP	v1 / v2c / v3
Поддержка Modbus	Да
Поддержка RADIUS	Да
Синхронизация времени NTP	Поддерживается
Удалённый экспорт логов	Поддерживается, Syslog
Возможность удалённого обновление прошивки	Поддерживается, Web
Резервное копирование конфигурации	Поддерживается

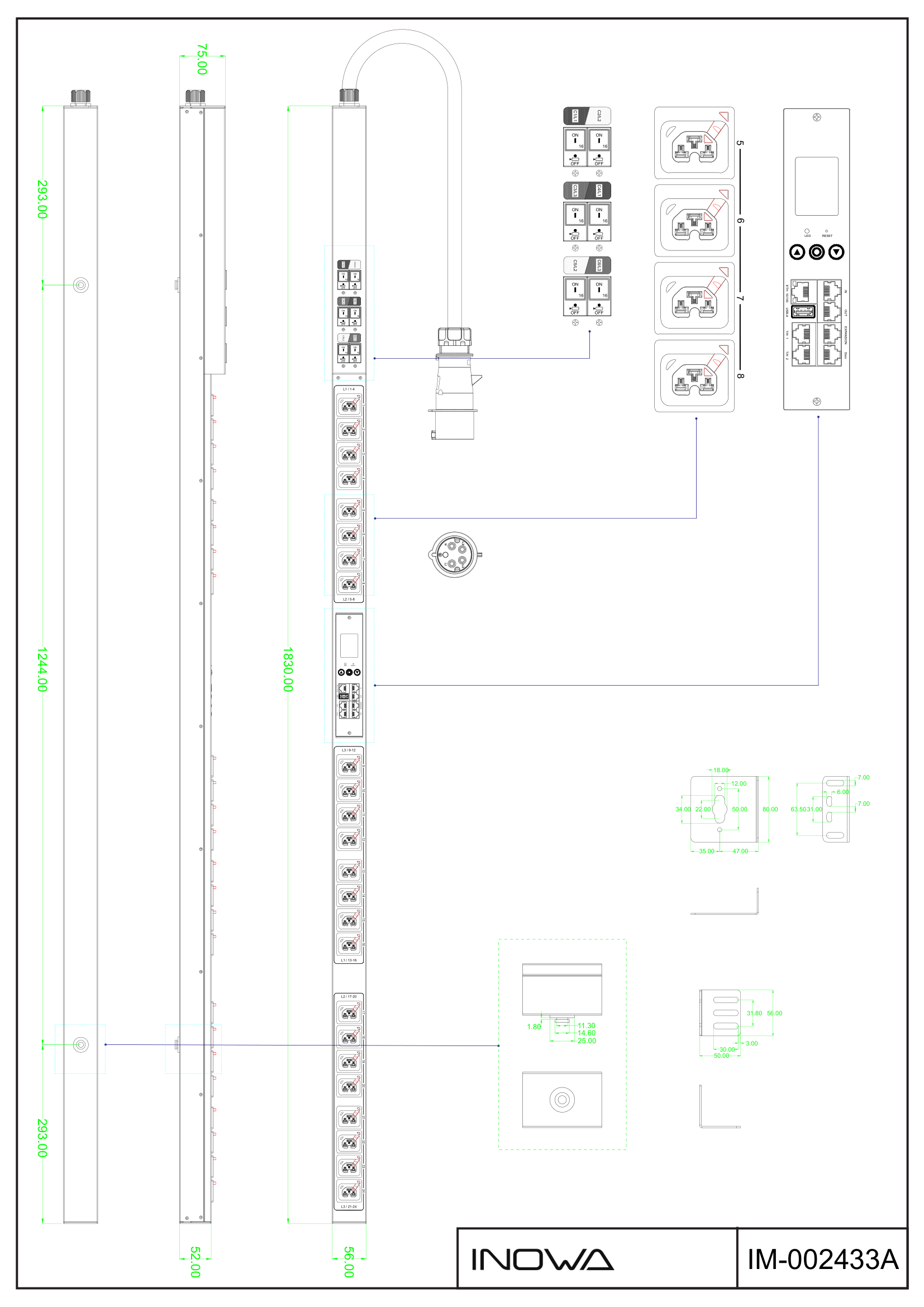

Конструкция и монтаж

Форм-фактор	0U вертикальный
Расстояние между монтажными кронштейнами (Peg-Tool)	1244 мм
Габаритные размеры (В × Ш × Г / Г max)	1830 × 56 × 52 / 75 мм
Возможность бокового крепления	Поддерживается
Монтажный комплект для бокового крепления	Да, комплект для бокового крепления с поворотом на 90°
Степень защиты корпуса	IP20
Материал корпуса	Сталь
Цвет корпуса	Черный, RAL (опционально)

Условия эксплуатации и надёжность

Рабочая температура окружающей среды	0…+60 °C
Рабочая относительная влажность	5–95% без конденсации
Среднее время наработки на отказ (MTBF)	Не менее 100 000 часов
Метод расчёта MTBF	MIL-HDBK-217F
Допустимая непрерывная нагрузка	100% номинала
Устойчивость к ударам	IEC 60068-2-27
Устойчивость к импульсным токам	IEC 61000‑4‑5
Устойчивость к перегрузкам	125% на 1 сек
Устойчивость к электростатическим разрядам (ESD)	IEC 61000‑4‑2 (±8 кВ, контакт)
Устойчивость к электромагнитным помехам (EMC)	IEC 61000-4 series

Сертификация и соответствие

Соответствие требованиям ЕАЭС (EAC)	ТР ТС 004/2011, ТР ТС 020/2011
Стандарт электробезопасности	IEC 62368-1
Электромагнитная совместимость (EMC)	IEC/EN 55032, IEC/EN 55035
Соответствие RoHS	Да
